1er : ouvrir l'ordinateur.
C'est l'etape la plus simple. Pour ce faire il suffit de deviser les vises qui se trouve à l'arriere de l'ordinateur, puis de faire glisser la plaque metal pour debloquer l'interieur de la machine.
Remarque :
Le plus souvent, c'est le meme mecanisme pour les boitier d'ordinateur. Mais si vous prenez un boitier plus luxieux et plus cher, regardez bien la notice. De plus certain boitier possede des accessoires pour le cable manadging.
On se retrouve avec cela maintenant :
Explication :
Rien quand ouvrant le boitier, on peux differencier les differentes parties de l'ordinateur. En haut a gauche, c'est l'alimentation (avec toutes ses caracteristiques dessus que se soit la tension le courant ou la puissance). Sur le cote gauche, on trouve un ventilateur, il sert a refroidir toute la machine qui chauffe beaucoup. On remarque maintenant la carte mere, qui se trouve au centre du boitier avec sur le cote droit les equipements de base comme un lecteur CD et un disque dur.
2eme : debrancher tous les cables.
Pour commencer, on s'occupera de l'alimentation. Il faut donc debrancher le cable (ici marron a cote du ventilateur de la carte mere) ainsi que les 2 cables multicolors a cote de l'emplacement des disque dur.
Ensuite, on debranchera le petit cable du ventilateur droit se trouvant ici :
Maintenant, on s'occupe du disque dur "cote gauche", il suffit donc de retirer le cable noir,rouge et jaune provenant du disque dur.
Remarque :
Attenttion, ce cable a trois couleurs n'est pas le seul, il y en a un identique mais qui se trouve sur lecteur CD, je vous propose d'aller voir la partie info qui vous dira comment faire pour ne pas confondre.
Pour le disue dur on reproduit la meme manoeuvre que precedement. Ensuite, on peut constater qu'il reste quelque cable brancher:
Le petit et fin cable rouge sur le coin de la carte mere est pour les hauts parleurs, c'est ce qui transmet le son.
Les 3 autres cables qui sont alignes pres du disque dur sont pour les differents ports present devant, sur la face avant du boitier (ports usb, port jack, etc...):

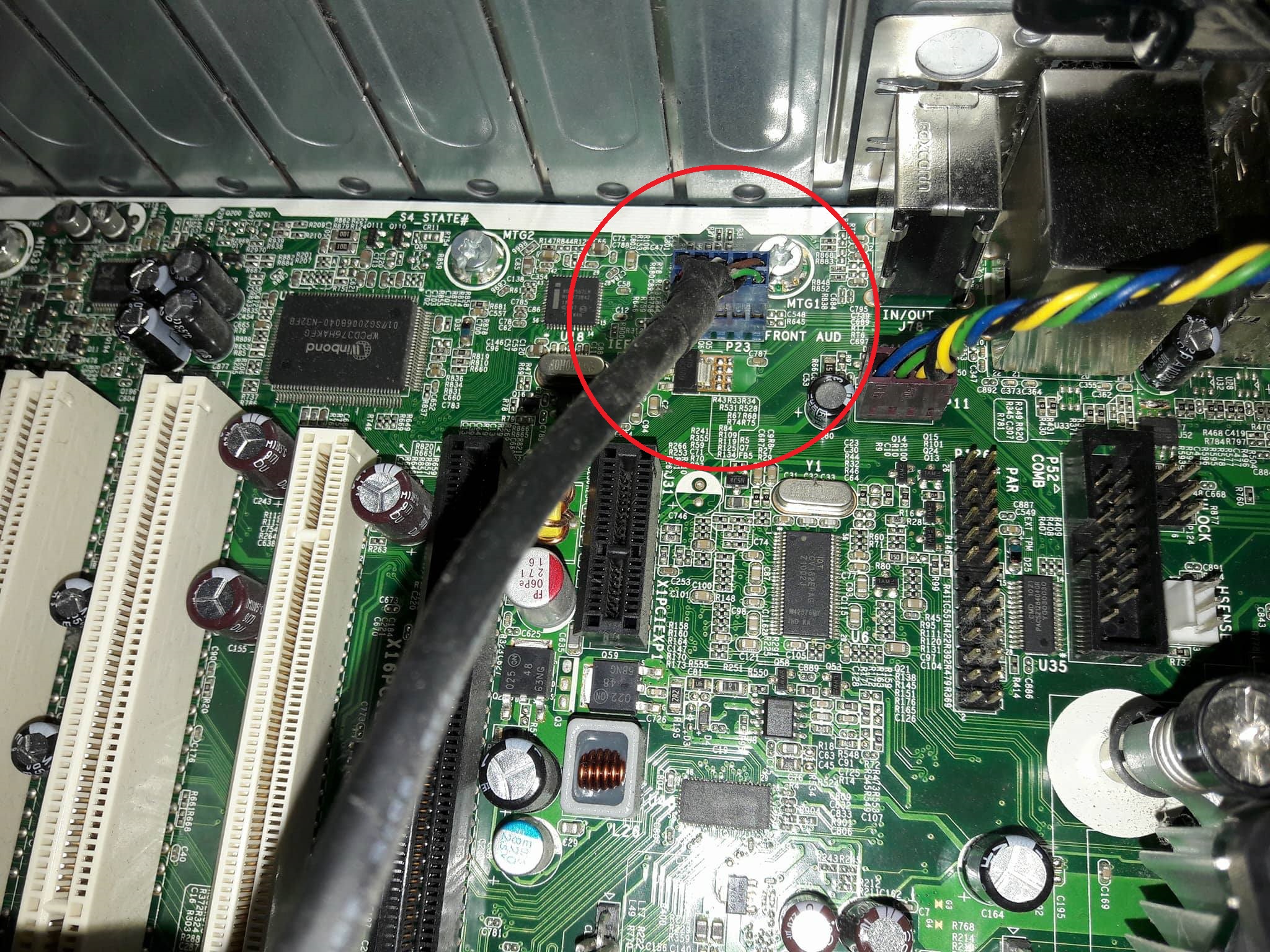

Il reste aussi un cable isole sur le cote gauche, ne l'oubliez pas ! debranchez le delicatement et le posez dans un coin.
Remarque :
C'est 5 derniers cable sont relies directement au boitier, n'essayez pas de tirer dessus au risque de tous casser. Vous devez donc les decaler pour qu'il ne vous gene pas pour la suite.
Explication :
Maintenant tous les cables sont retires, meme si il reste un cable pour le ventilateur du processeur mais il ne gene pas pour la suite. On peut commencer par constater qu'au bout de ses cables il y a des connectiques: Vous allez apprendre ce qu'est la connectique, a quoi servent les differents types de cables et comment les reconnaitre.
Pour faire court, la connectique, c'est les prises qui se trouvent au bouts des cables que vous utilisez pour brancher les differents pieces ensembles. il y a :
Le Molex =>
Les prises Molex sont les prises utilisees pour alimenter les composants de l'ordinateur comme le lecteur CD/DVD, le disque dur, le lecteur de disquettes, etc.
L'IDE =>
L'IDE (ou Parallel ATA, PATA) est le connecteur historique pour le disques durs, lecteurs optiques, etc. Le plus souvent sous forme de nappe, ainsi qu'on peut le voir sur cette photo :
Le SATA =>
Le SATA, ou Serial ATA est un connecteur pour lecteur interne cree en 2003. Il succede au PATA (IDE) qui disparaitra peu a peu.
Le SATA a eu un debit maximal de 1.5 Gbit/s, soit 192 Mo/s, mais a connu plusieurs versions qui changerent ceci : le SATA II a double la vitesse avec 3 Gbit/s (384 Mo/s) puis le SATA III avec 6 Gbit/s (768 Mo/s). Il dispose de son propre cable d'alimentation :
3eme : tous demonter.
Apres avoir tous debrancher et deposer de mamiere organiser les cables, on peut deviser les pieces du boitier. Avec un tourne-vise adapte on rertire les vices puis on les places a cote de leur piece. En revanche, pour ce qui est du lecteur CD et du disque dur, il y a un manipulation a faire. C'est a dire que pour les retirer, il faut s'occuper de la securite donc faire attention.
On peut passer maintenant au inspection des differentes pieces, passez donc sur la rubrique "Pieces".
|
